您的位置: 首页>>产品展示>>DT/TL型脱硫泵>>TLL型立式脱硫泵
  • TLL脱硫泵    立式脱硫泵

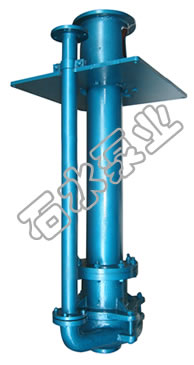

TLL脱硫泵 立式脱硫泵

TLL系列立式脱硫泵为轴向吸入、单级单吸、离心式结构,该系列脱硫泵在结构设计及所用材质方面,综合应用了国内外同类产品的优点加以创新。

在线咨询 全国热线
0311-86787618
产品简介

PRODUCT PARAMETERS石水泵业 · 产品参数

立式脱硫泵

 TLL脱硫泵    立式脱硫泵------------------------------------------------------------------------------

应用范围:广泛适用于火力发电、炼铝和炼油、冶金、矿山、煤炭、建材、化工等工 业部门,主要用于脱硫系统中输送石灰石浆液或石膏浆液,可浸入池内或坑内工作。

材    质: 耐磨A49材质。

型号意义:80TLL-A36

80:出口直径为80mm

TL:脱硫泵

L:立式

A:叶轮叶片数。A为5片,B为4片,C为3片,F为6片

36:叶轮直径36cm

----- ----------------------------------------------------------您也可以通过电话联系我们 18032165216

 液下泵护板 液下泵叶轮 液下泵护套 液下泵泵体

 脱硫泵护板

 脱硫泵叶轮

 脱硫泵护套

 脱硫泵蜗壳


 脱硫泵说明:

 特点和用途:TLL系列立式脱硫泵为轴向吸入、单级单吸、离心式结构,该系列脱硫泵在结构设计及所用材质方面,综合应用了国内外同类产品的优点加以创新。该系列泵具有高效节能、抗腐耐磨、振动小、噪声低、运行可靠、使用寿命长等特点,其综合性能达到国内领先水平。可广泛用于火力发电,炼铝,炼油等行业脱硫系统中输送石灰石浆液或石膏浆液。其允许输送的更大浆体重量浓度Cw为60%,氧离子更高含量为60000ppm,PH值为2.5-13,浆液温度≤65℃。

结构特点:1、采用单泵壳结构,过流件采用抗腐耐磨的铬镍合金制作;2、标准结构分为两种:一种是一段轴普通结构,一种是两段轴加长结构;3、泵轴封采用无冲洗水型机械密封,可防止泵液泄露,以免损坏轴承。

 脱硫泵结构:

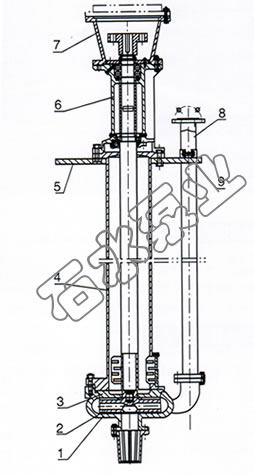

液下泵结构图

  1、 泵体(蜗壳)

 2、 叶轮

 3、 后护板

 4、 支架

5、 左支承板

 6、 轴承体

 7、 电机支架

 8、 出水管

9、 右支承板

 脱硫泵性能参数表:

 了解更多产品详情,您可以拨打18032165216与我们联系。




 型号 配带更大功率P(KW) 流量Q(m³/h) 扬程H(m) 转速n(r/min) 更高效率η% 汽蚀余量NPSH(m)

更大粒径(mm)

 重量(kg)
 150TLL-35 30 99-364 3-17.9 490-980 69

 /

 15 800
 100TLL-34 45 74-293 5.5-37 700-1480 65.8

 /

 14630
 80TLL-45 110 59-286 12.5-81.6 700-1480 58.2

/

 12 650
 80TLL-36 45 50-201 7.3-45.5 700-1470 53.7

 /

 8 440
 65TLL-30 18.5 18-98 5.9-34.7 700-1470 34.1

 /

 9 540
 50TLL-40B 30 16-65 8.6-58.3 700-1470 48.1

 /

 15 500
 50TLL-35 22 19-86 7.3-47 700-1440 38.6

 /

 10 240
 50TLL-20 4 8-38 1.4-10.7 1440-2950 33.8

 /

 22 570
 40TLL-35 18.5 9.4-47.6 8.1-48 700-1470 38.7

 /

 7 500
 40TLL-B25 5.5 4.9-22.9 4-21.5 400-1440 37.6

 /

 8 225
 40TLL-A21 4 4.6-25.9 3.3-17 700-1440 44.6

 /

 10 210
 25TLL-15 5.5 4.3-19.3 3.9-30.8 1390-2900 29.8
 8 176
