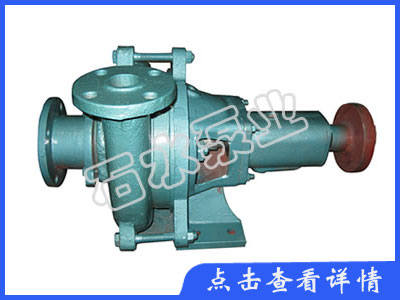

PN泥浆泵 2PN泥浆泵

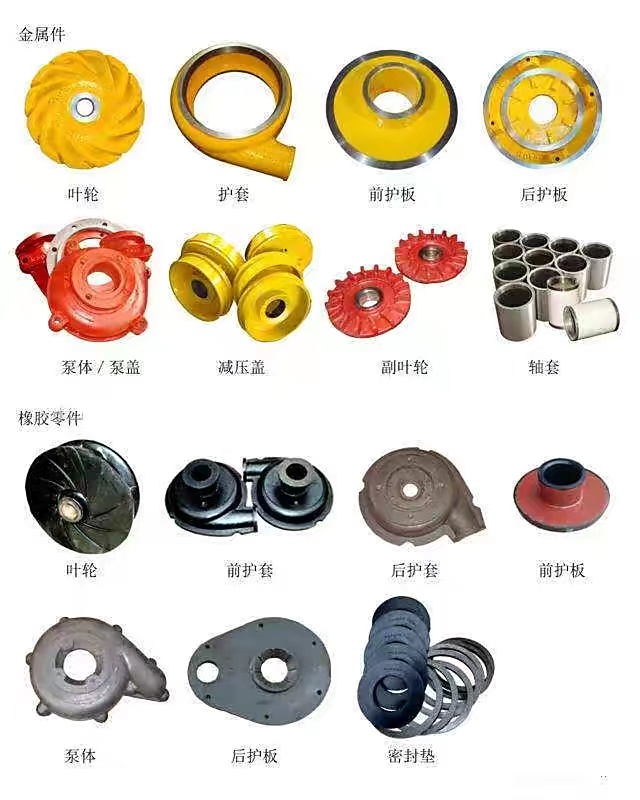

PN泥浆泵由10大部分组成，分别是：泵体、泵盖 、叶轮、护板、填料箱、轴、托架...
咨询热线
0311-86787618
PN泥浆泵结构特点
1、结构合理、维修方便：泵头部分采用前、后开门式结构，维修时不需拆卸管路，只需将电机向后移动，即可对泵进行拆卸和维修。
2、浓度高、无堵塞：输送纸浆浓度可达6%；
3、气蚀性能好、寿命长：实际使用寿命比普通纸浆泵可提高2-3倍；
4、运行效率比普通纸浆泵平均高出3-10个百分点，、降耗达15-30%
5、叶轮和护板的间隙可以及时调整，保持较高效率工作。泵以上的泵体较大，采用了对开的结构形式，拆装检修方便
PN泥浆泵用途及适用范围
1、 PN型泥浆泵系单级单吸泥浆泵（分立式、卧式）具有寿命长、结构简单、运行可靠等特点。输送 大浓度按重量计为50％。
2、 用于矿山、冶金、市政建筑、化工、印染等吸送有流砂、小泥块泥浆、污浊液体之用。
3、 用于农村的河泥、池塘泥液、粪便、浆状饮料的吸送；亦可用于城市工厂输送矿砂液，地下道吸黄砂子及泥浆等。
PN泥浆泵结构使用注意事项
（1）拆卸和组装按总装配图进行。
（2）进浆管不应有急刷弯转，尽可能向下倾余（倾角30°），便于排气。
（3）应掌握运转周期定期更换备件和轴承以防出事故。
（4）进浆量过少不宜运行，以免引起震动和料浆沉淀。
（5）停泵时应用清水冲洗以防堵塞。
（6）该型泵除了12PN型泥浆出口为水平以外，其它均为垂直向上。
（7）PN型泵必须加入一定量的轴封水，其水量一般为工作流量的1-3%，其水压一般应大于工作压力1公斤/厘米2。
（8）1PN、2PN、3PN、2PNL、3PNL转向自电机方向看为顺时针方向，4PN、6PN、8PN、10PN、12PN转向自电机方向看为逆时针方向。
（9）该型泵一般情况下灌注使用。
（10）泵停车时不准倒转。
PN泥浆泵型号意义：如2PN泥浆泵 2---吐出口径（毫米数被25除所得值）P---杂质泵 N---泥浆
型号 | 配带功率P（KW） | 流量Q (m³/h) | 扬程H(m) | 转速n(r/min) | 更高效率η% | 汽蚀余量NPSH(m) | 叶轮 直径D(mm) |
1PN | Y100L2-4 3KW | 7.2 | 14 | 1480 | 20 | 0.53 | 120 |
Y100L2-4 3KW | 12 | 13 | 30 | 0.53 | 120 | ||
Y100L2-4 3KW | 16 | 12 | 35 | 0.53 | 120 | ||
2PN | Y160M-4 11KW | 30 | 22 | 1480 | 33 | 1.32 | 150 |
Y160M-4 11KW | 47 | 19 | 39 | 1.32 | 150 | ||
Y160M-4 11KW | 58 | 17 | 39 | 21.32 | 150 | ||
3PN | Y180L-4 22KW | 54 | 26 | 1480 | 32 | 2.35 | 450 |
Y180L-4 22KW | 108 | 21 | 42 | 2.35 | 450 | ||
Y180L-4 22KW | 151 | 15 | 37 | 2.35 | 450 | ||
4PN | Y250M-4 55KW | 100 | 41 | 1480 | 46 | 2.95 | 1000 |
Y250M-4 55KW | 150 | 39 | 55 | 2.95 | 1000 | ||
Y250M-4 55KW | 200 | 37 | 61 | 2.95 | 1000 | ||
4PN(1) | Y250M-4 55KW | 41.5 | 51 | 1480 | 26 | 1.92 | 1000 |
Y250M-4 55KW | 80 | 50 | 37 | 1.92 | 1000 | ||
Y250M-4 55KW | 111 | 49 | 47 | 1.92 | 1000 |
